主页>轴承中心>关节轴承>U型夹>

可检测性U型夹mm

时间：2017-11-23 浏览：0次

一旦出现系统误用或故障，igubal® U型夹可通过可拆卸材料快速找到。
金属探测器可找到最小的部分。

极低成本

可抵抗灰尘和污垢

免维护且免润滑

减震性能

重量轻

应用行业：食品行业，包装，灌装技术，运输，医药

可检测性U型夹mm

可检测性U型夹mm

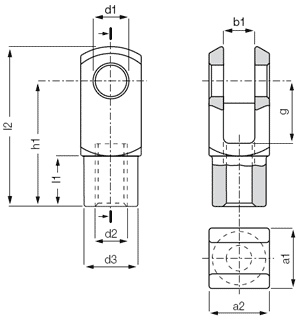

订单号	d1	g	a1	a2	b1	d2	d3	f	l2	h1	l1
	H9	h11		+0,3 -0,16	B13	螺纹公差6H	+0,3 -0,3	+0,3 -0,3	+0,5 -0,5	+0,3 -0,3	+0,2 -0,2
GERM-04-DT	4	8	8	8	4	M04	8,0	0.5	21	16	6
GERM-05-DT	5	12	12	12	6	M05	10,0	0.5	30.6	24	9
GERM-06-DT	6	12	12	12	6	M06	10,0	0.5	30.6	24	9
GERM-08-DT	8	16	16	16	8	M08	14,0	0.5	41.6	32	12
GERM-10-DT	10	20	20	20	10	M10	18,0	0.5	51.3	40	15
GERM-10-DT F	10	20	20	20	10	M10x1.25	18,0	0.5	51.3	40	15
GERM-12-DT	12	24	24	24	12	M12	20,0	0.5	61.3	48	18
GERM-12-DT F	12	24	24	24	12	M12x1.25	20,0	0.5	61.3	48	18

订单号	d1	g	a1	a2	b1	d2	d3	f	l1	h1	l2
	H9	h11		+0,3 -0,16	B13	螺纹公差6H	+0,3 -0,3	+0,3 -0,3	+0,5 -0,5	+0,3 -0,3	+0,2 -0,2
GELM-04-DT	4	8	8	8	4	M4	8,0	0.5	21	16	6
GELM-05-DT	5	12	12	12	6	M05	10,0	0.5	30.6	24	9
GELM-06-DT	6	12	12	12	6	M06	10,0	0.5	30.6	24	9
GELM-08-DT	8	16	16	16	8	M08	14,0	0.5	41.6	32	12
GELM-10-DT	10	20	20	20	10	M10	18,0	0.5	51.3	40	15
GELM-10-DT F	10	20	20	20	10	M10x1.25	18,0	0.5	51.3	40	15
GELM-12-DT	12	24	24	24	12	M12	20,0	0.5	61.3	48	18
GELM-12-DT F	12	24	24	24	12	M12x1.25	20,0	0.5	61.3	48	18

定購號	最大静态轴向抗压载荷		最大横向载荷		重量
	长期	短期	长期	短期
	[N]	[N]	[N]	[N]	[g]
GERM-04-DT	227.5	455	87.5	175	0.9
GERM-05-DT	420	840	87.5	175	2.7
GERM-06-DT	490	980	105	210	2.5
GERM-08-DT	945	1890	227.5	455	6.3
GERM-10-DT	1645	3290	280	560	13.2
GERM-10-DT F	1645	3290	280	560	20.2
GERM-12-DT	1995	3990	315	630	20.2
GERM-12-DT F	1995	3990	315	630	20.2

上一篇：弹性负载销公制

下一篇：带弹簧销U型夹可探测毫米
