重量极轻
高硬性
完全耐腐蚀
高拉伸力
可与
E系列的杆端轴承组合
减震性能
吸收噪音
具有左旋和右旋螺纹
重量极轻
高硬性
完全耐腐蚀
高拉伸力
可与
E系列的杆端轴承组合
减震性能
吸收噪音
具有左旋和右旋螺纹

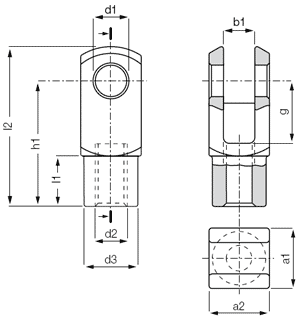

订单号 | d1 | g | a1 | a2 | b1 | d2 | d3 | l2 | h1 | l1 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
+0,1 | h11 |
+0,3 -0,16 |
B13 |
螺纹 公差6H |
+0,3 -0,3 |
+0,5 -0,5 |
+0,3 -0,3 |
+0,2 -0,2 |
||||
GERM-04 M3.5 | 4 | 8 | 8 | 8 | 4 | M3.5 | 8,0 | 21 | 16 | 6 | ||
GERM-04 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GERM-05 DIN M4 | 5 | 10 | 10 | 10 | 5 | M04 | 9,0 | 24.5 | 20 | 7.5 | ||
GERM-05 DIN M5 | 5 | 10 | 10 | 10 | 5 | M05 | 9,0 | 24.5 | 20 | 7.5 | ||
GERM-05 | 5 | 12 | 12 | 12 | 6 | M05 | 10,0 | 30.6 | 24 | 9 | ||
GERM-05 DIN M5 LS | 5 | 20 | 10 | 10 | 5 | M05 | 9,0 | 36 | 30 | 7.5 | ||
GERM-06 | 6 | 12 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GERM-06 LS | 6 | 24 | 12 | 12 | 6 | M06 | 10,0 | 43 | 36 | 9 | ||
GERM-08 | 8 | 16 | 16 | 16 | 8 | M08 | 14,0 | 41.6 | 32 | 12 | ||
GERM-10 | 10 | 20 | 20 | 20 | 10 | M10 | 18,0 | 51.3 | 40 | 15 | ||
GERM-10 F | 10 | 20 | 20 | 20 | 10 | M10x1.25 | 18,0 | 51.3 | 40 | 15 | ||
GERM-12 | 12 | 24 | 24 | 24 | 12 | M12 | 20,0 | 61.3 | 48 | 18 | ||
GERM-12 F | 12 | 24 | 24 | 24 | 12 | M12x1.25 | 20,0 | 61.3 | 48 | 18 | ||
GERM-14 | 14 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GERM-14 F | 14 | 28 | 27 | 27 | 14 | M14x1.5 | 24,0 | 71.3 | 56 | 22.5 | ||
GERM-15 | 15 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GERM-16 | 16 | 32 | 32 | 32 | 16 | M16 | 26,0 | 81.9 | 64 | 24 | ||
GERM-16 F | 16 | 32 | 32 | 32 | 16 | M16x1.50 | 26,0 | 81.9 | 64 | 24 | ||
GERM-17 | 17 | 32 | 32 | 32 | 16 | M16 | 26,0 | 83 | 64 | 24 | ||
GERM-17 F | 17 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 83 | 64 | 24 | ||
GERM-20 | 20 | 40 | 40 | 40 | 20 | M20x1.5 | 34,0 | 105 | 80 | 30 | ||
GERM-20 M20 | 20 | 40 | 40 | 40 | 20 | M20x2.5 | 34,0 | 105 | 80 | 30 | ||
订单号 | d1 | g | a1 | a2 | b1 | d2 | d3 | l2 | h1 | l1 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
+0,1 | h11 |
+0,3 -0,16 |
B13 |
螺纹 公差6H |
+0,3 -0,3 |
+0,5 -0,5 |
+0,3 -0,3 |
+0,2 -0,2 |
||||
GELM-04 M3.5 | 4 | 8 | 8 | 8 | 4 | M3.5 | 8,0 | 21 | 16 | 6 | ||
GELM-04 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GELM-05 DIN M4 | 5 | 10 | 10 | 10 | 5 | M04 | 9,0 | 24.5 | 20 | 7.5 | ||
GELM-05 DIN M5 | 5 | 10 | 10 | 10 | 5 | M05 | 9,0 | 24.5 | 20 | 7.5 | ||
GELM-05 | 5 | 12 | 12 | 12 | 6 | M05 | 10,0 | 30.6 | 24 | 9 | ||
GELM-05 DIN M5 LS | 5 | 20 | 10 | 10 | 5 | M05 | 9,0 | 36 | 30 | 7.5 | ||
GELM-06 | 6 | 12 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GELM-06 LS | 6 | 24 | 12 | 12 | 6 | M06 | 10,0 | 43 | 36 | 9 | ||
GELM-08 | 8 | 16 | 16 | 16 | 8 | M08 | 14,0 | 41.6 | 32 | 12 | ||
GELM-10 | 10 | 20 | 20 | 20 | 10 | M10 | 18,0 | 51.3 | 40 | 15 | ||
GELM-10 F | 10 | 20 | 20 | 20 | 10 | M10x1.25 | 18,0 | 51.3 | 40 | 15 | ||
GELM-12 | 12 | 24 | 24 | 24 | 12 | M12 | 20,0 | 61.3 | 48 | 18 | ||
GELM-12 F | 12 | 24 | 24 | 24 | 12 | M12x1.25 | 20,0 | 61.3 | 48 | 18 | ||
GELM-14 | 14 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GELM-14 F | 14 | 28 | 27 | 27 | 14 | M14x1.5 | 24,0 | 71.3 | 56 | 22.5 | ||
GELM-15 | 15 | 28 | 28 | 28 | 14 | M15 | 24,0 | 71.3 | 56 | 22.5 | ||
GELM-16 | 16 | 32 | 32 | 32 | 16 | M16 | 26,0 | 81.9 | 64 | 24 | ||
GELM-16 F | 16 | 32 | 32 | 32 | 16 | M16x1.50 | 26,0 | 81.9 | 64 | 24 | ||
GELM-17 | 17 | 32 | 32 | 32 | 16 | M16 | 26,0 | 83 | 64 | 24 | ||
GELM-17 F | 17 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 83 | 64 | 24 | ||
GELM-20 | 20 | 40 | 40 | 40 | 20 | M20x1.5 | 34,0 | 105 | 80 | 30 | ||
GELM-20 M20 | 20 | 40 | 40 | 40 | 20 | M20x2.5 | 34,0 | 105 | 80 | 30 | ||
定購號 | 最大静态轴向抗压载荷 | 最大横向载荷 | 最大拧紧力矩 | 重量 | ||
---|---|---|---|---|---|---|
长期 | 短期 | 长期 | 短期 | |||
[N] | [N] | [N] | [N] | [Nm] | [g] | |
GERM-04 M3.5 | 325 | 650 | 125 | 250 | 0.4 | 0.9 |
GERM-04 | 325 | 650 | 125 | 250 | 0.4 | 0.9 |
GERM-05 DIN M4 | 500 | 1000 | 125 | 250 | 0.4 | 1.5 |
GERM-05 DIN M5 | 500 | 1000 | 125 | 250 | 0.5 | 1.5 |
GERM-05 | 600 | 1200 | 125 | 250 | 0.5 | 2.7 |
GERM-05 DIN M5 LS | 500 | 1000 | 65 | 130 | 0.5 | 2.3 |
GERM-06 | 700 | 1400 | 150 | 300 | 1.5 | 2.5 |
GERM-06 LS | 700 | 1400 | 65 | 130 | 1.5 | 3.6 |
GERM-08 | 1350 | 2700 | 325 | 650 | 5 | 6.3 |
GERM-10 | 2350 | 4700 | 400 | 800 | 15 | 13.2 |
GERM-10 F | 2350 | 4700 | 400 | 800 | 6 | 13.2 |
GERM-12 | 2850 | 5700 | 450 | 900 | 20 | 20.2 |
GERM-12 F | 2850 | 5700 | 450 | 900 | 15 | 20.2 |
GERM-14 | 3300 | 6600 | 500 | 1000 | 25 | 29.9 |
GERM-14 F | 3300 | 6600 | 500 | 1000 | 20 | 29.9 |
GERM-15 | 1600 | 3200 | 500 | 1000 | 25 | 30 |
GERM-16 | 3750 | 7500 | 600 | 1200 | 30 | 49.9 |
GERM-16 F | 3750 | 7500 | 600 | 1200 | 27.5 | 49.9 |
GERM-17 | 1800 | 3600 | 600 | 1200 | 30 | 50 |
GERM-17 F | 1800 | 3600 | 600 | 1200 | 27.5 | 50 |
GERM-20 | 4750 | 9500 | 1500 | 3000 | 60 | 105 |
GERM-20 M20 | 4750 | 9500 | 1500 | 3000 | 80 | 105 |
重量极轻
完全耐腐蚀
抗拉强度好
可与
E系列的杆端轴承组合
减震性能
吸收噪音
具有左旋和右旋螺纹
订单号 | d1 | g | a1 | a2 | b1 | d2 | d3 | l2 | h1 | l1 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
+0,1 | h11 |
+0,3 -0,16 |
B13 |
螺纹 公差6H |
+0,3 -0,3 |
+0,5 -0,5 |
+0,3 -0,3 |
+0,2 -0,2 |
||||
GERMK-04 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GERMK-04 M3.5 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GERMK-05 DIN M4 | 5 | 10 | 10 | 10 | 5 | M04 | 9,0 | 24.5 | 20 | 7.5 | ||
GERMK-05 DIN M5 | 5 | 10 | 10 | 10 | 5 | M05 | 9,0 | 24.5 | 20 | 7.5 | ||
GERMK-05 | 5 | 12 | 12 | 12 | 6 | M05 | 10,0 | 30.6 | 24 | 9 | ||
GERMK-05 DIN M5 LS | 5 | 20 | 10 | 10 | 5 | M05 | 9,0 | 25.5 | 20 | 7.5 | ||
GERMK-06 | 6 | 12 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GERMK-06 LS | 6 | 24 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GERMK-08 | 8 | 16 | 16 | 16 | 8 | M08 | 14,0 | 41.6 | 32 | 12 | ||
GERMK-10 | 10 | 20 | 20 | 20 | 10 | M10 | 18,0 | 51.3 | 40 | 15 | ||
GERMK-10 F | 10 | 20 | 20 | 20 | 10 | M10x1.25 | 18,0 | 51.3 | 40 | 15 | ||
GERMK-12 | 12 | 24 | 24 | 24 | 12 | M12 | 20,0 | 61.3 | 48 | 18 | ||
GERMK-12 F | 12 | 24 | 24 | 24 | 12 | M12x1.25 | 20,0 | 61.3 | 48 | 18 | ||
GERMK-14 | 14 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GERMK-15 | 15 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GERMK-16 | 16 | 32 | 32 | 32 | 16 | M16 | 26,0 | 81.9 | 64 | 24 | ||
GERMK-16 F | 16 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 81.9 | 64 | 24 | ||
GERMK-17 | 17 | 32 | 32 | 32 | 16 | M16 | 26,0 | 83 | 64 | 24 | ||
GERMK-17 F | 17 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 83 | 64 | 24 | ||
GERMK-20 | 20 | 40 | 40 | 40 | 20 | M20x1.5 | 34,0 | 105 | 80 | 30 | ||
GERMK-20 M20 | 20 | 40 | 40 | 40 | 20 | M20x2.5 | 34,0 | 105 | 80 | 30 | ||
订单号 | d1 | g | a1 | a2 | b1 | d2 | d3 | l2 | h1 | l1 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
+0,1 | h11 |
+0,3 -0,16 |
B13 |
螺纹 公差6H |
+0,3 -0,3 |
+0,5 -0,5 |
+0,3 -0,3 |
+0,2 -0,2 |
||||
GELMK-04 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GELMK-04 M3.5 | 4 | 8 | 8 | 8 | 4 | M4 | 8,0 | 21 | 16 | 6 | ||
GELMK-05 DIN M4 | 5 | 10 | 10 | 10 | 5 | M04 | 9,0 | 24.5 | 20 | 7.5 | ||
GELMK-05 DIN M5 | 5 | 10 | 10 | 10 | 5 | M05 | 9,0 | 24.5 | 20 | 7.5 | ||
GELMK-05 | 5 | 12 | 12 | 12 | 6 | M05 | 10,0 | 30.6 | 24 | 9 | ||
GELMK-05 DIN M5 LS | 5 | 20 | 10 | 10 | 5 | M05 | 9,0 | 25.5 | 20 | 7.5 | ||
GELMK-06 | 6 | 12 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GELMK-06 LS | 6 | 24 | 12 | 12 | 6 | M06 | 10,0 | 30.6 | 24 | 9 | ||
GELMK-08 | 8 | 16 | 16 | 16 | 8 | M08 | 14,0 | 41.6 | 32 | 12 | ||
GELMK-10 | 10 | 20 | 20 | 20 | 10 | M10 | 18,0 | 51.3 | 40 | 15 | ||
GELMK-10 F | 10 | 20 | 20 | 20 | 10 | M10x1.25 | 18,0 | 51.3 | 40 | 15 | ||
GELMK-12 | 12 | 24 | 24 | 24 | 12 | M12 | 20,0 | 61.3 | 48 | 18 | ||
GELMK-12 F | 12 | 24 | 24 | 24 | 12 | M12x1.25 | 20,0 | 61.3 | 48 | 18 | ||
GELMK-14 | 14 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GELMK-15 | 15 | 28 | 28 | 28 | 14 | M14 | 24,0 | 71.3 | 56 | 22.5 | ||
GELMK-16 | 16 | 32 | 32 | 32 | 16 | M16 | 26,0 | 81.9 | 64 | 24 | ||
GELMK-16 F | 16 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 81.9 | 64 | 24 | ||
GELMK-17 | 17 | 32 | 32 | 32 | 16 | M16 | 26,0 | 83 | 64 | 24 | ||
GELMK-17 F | 17 | 32 | 32 | 32 | 16 | M16x1.5 | 26,0 | 83 | 64 | 24 | ||
GELMK-20 | 20 | 40 | 40 | 40 | 20 | M20x1.5 | 34,0 | 105 | 80 | 30 | ||
GELMK-20 M20 | 20 | 40 | 40 | 40 | 20 | M20x2.5 | 34,0 | 105 | 80 | 30 | ||
定購號 | 最大静态轴向抗压载荷 | 最大横向载荷 | 重量 | ||
---|---|---|---|---|---|
长期 | 短期 | 长期 | 短期 | ||
[N] | [N] | [N] | [N] | [g] | |
GELMK-04 | 250 | 500 | 125 | 250 | 1.3 |
GELMK-04 M3.5 | 250 | 500 | 125 | 250 | 1.3 |
GELMK-05 DIN M4 | 400 | 800 | 125 | 250 | 2.1 |
GELMK-05 DIN M5 | 400 | 800 | 125 | 250 | 2.1 |
GELMK-05 | 400 | 800 | 125 | 250 | 3.3 |
GELMK-05 DIN M5 LS | 400 | 800 | 65 | 130 | 2.9 |
GELMK-06 | 650 | 1300 | 150 | 300 | 3.3 |
GELMK-06 LS | 650 | 1300 | 65 | 130 | 4.4 |
GELMK-08 | 1050 | 2100 | 325 | 650 | 7.9 |
GELMK-10 | 1500 | 3000 | 400 | 800 | 16.4 |
GELMK-10 F | 1500 | 3000 | 400 | 800 | 16.4 |
GELMK-12 | 1750 | 3500 | 450 | 900 | 25.3 |
GELMK-12 F | 1750 | 3500 | 450 | 900 | 25.3 |
GELMK-14 | 3050 | 6100 | 500 | 1000 | 31.2 |
GELMK-15 | 1400 | 2800 | 500 | 1000 | 38.9 |
GELMK-16 | 3500 | 7000 | 600 | 1200 | 60.8 |
GELMK-16 F | 3500 | 7000 | 600 | 1200 | 60.8 |
GELMK-17 | 1800 | 3600 | 600 | 1200 | 62.3 |
GELMK-17 F | 1800 | 3600 | 600 | 1200 | 62.3 |
GELMK-20 | 4500 | 9000 | 1500 | 3000 | 125.2 |
GELMK-20 M20 | 4500 | 9000 | 1500 | 3000 | 125.2 |
