局部支撑不锈钢轴EWUM-Ø毫米

时间:2017-12-15  浏览:0次



局部支撑不锈钢轴EWUM-Ø毫米

不锈钢VA制Ø20毫米的轴支撑垫块

特征

连接尺寸与标准铝制轴支撑一致

高耐腐蚀性和化学抗性

不锈钢轴的最佳附件

适用于1.4571/1.4125制不锈钢轴

可支撑的长度:
– EWUM (1.4125) 最大 6000 mm
– EWUMS (1.4571) 最大. 3000 mm



行业:食品,滨海,包装,化学制品,制药与机械工程
局部支撑不锈钢轴EWUM-Ø毫米

R-局部支撑不锈钢轴 EWUM-ES-Ø, 毫米

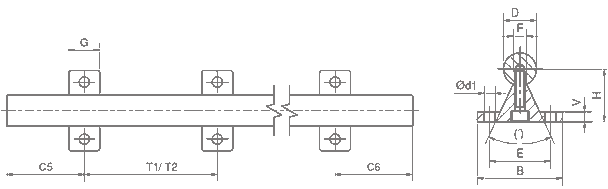

尺寸 [mm]

订单号 軸材料 d
h6
B H V d1 E G ϒ T1 F C5/C6
用于 T1
C5/C6
用于 T1
T2 C5/C6
用于 T2
C5/C6
用于 T2
    [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm] 最小值 max. [mm] 最小值 max.
 EWUM-ES-20 1.4112 20 52 32 6 6.6 37 50° 8.3 20 100 20 69 150 20 94
 EWUMS-ES-20 1.4571 20 52 32 6 6.6 37 50° 8.3 20 100 20 69 150 20 94
 EWUM-ES-12 1.4112 12 40 22 5 4.5 29 50° 5.8 14 120 20 57 120 20 79
 EWUM-ES-16 1.4112 16 45 26 5 5.5 33 50° 7 16 150 20 69 150 20 94
 EWUM-ES-25 1.4112 25 57 36 6 6.6 42 50° 10.8 25 200 20 79 200 20 119
 EWUM-ES-30 1.4112 30 69 42 7 9 51 50° 11 25 200 20 94 200 20 119
 EWUM-ES-40 1.4112 40 73 50 8 9 55 50° 15 25 300 20 119 300 20 169
 EWUM-ES-12-T1 1.4112 12 40 22 5 4.5 29 50° 5.8 14 75 20 57 120 20 57
 EWUM-ES-16-T1 1.4112 16 45 26 5 5.5 33 50° 7 16 100 20 69 150 20 69
 EWUM-ES-20-T1 1.4112 20 52 32 6 6.6 37 50° 8.3 20 100 20 69 150 20 69
 EWUM-ES-25-T1 1.4112 25 57 36 6 6.6 42 50° 10.8 25 120 20 79 200 20 79
 EWUM-ES-30-T1 1.4112 30 69 42 7 9 51 50° 11 25 150 20 94 200 20 94
 EWUM-ES-40-T1 1.4112 40 73 50 8 9 55 50° 15 25 200 20 119 300 20 119
 EWUMS-ES-12 1.4571 12 40 22 5 4.5 29 50° 5.8 14 120 20 57 120 20 79
 EWUMS-ES-16 1.4571 16 45 26 5 5.5 33 50° 7 16 150 20 69 150 20 94
 EWUMS-ES-25 1.4571 25 57 36 6 6.6 42 50° 10.8 25 200 20 79 200 20 119
 EWUMS-ES-30 1.4571 30 69 42 7 9 51 50° 11 25 200 20 94 200 20 119
 EWUMS-ES-40 1.4571 40 73 50 8 9 55 50° 15 25 300 20 119 300 20 169
 EWUMS-ES-12-T1 1.4571 12 40 22 5 4.5 29 50° 5.8 14 75 20 57 120 20 57
 EWUMS-ES-16-T1 1.4571 16 45 26 5 5.5 33 50° 7 16 100 20 69 150 20 69
 EWUMS-ES-20-T1 1.4571 20 52 32 6 6.6 37 50° 8.3 20 100 20 69 150 20 69
 EWUMS-ES-25-T1 1.4571 25 57 36 6 6.6 42 50° 10.8 25 120 20 79 200 20 79
 EWUMS-ES-30-T1 1.4571 30 69 42 7 9 51 50° 11 25 150 20 94 200 20 94
 EWUMS-ES-40-T1 1.4571 40 73 50 8 9 55 50° 15 25 200 20 119 300 20 119
 EWUM-12-T1 1.4112 12 40 22 5 4.5 29 - - 14 - 20 57 - - -
 EWUM-16-T1 1.4112 16 45 26 5 5.5 33 - - 16 - 20 69 - - -
 EWUM-20-T1 1.4112 20 52 32 6 6.6 37 - - 20 - 20 69 - - -
 EWUM-25-T1 1.4112 25 57 36 6 6.6 42 - - 25 - 20 79 - - -
 EWUM-30-T1 1.4112 30 69 42 7 9 51 - - 25 - 20 94 - - -
 EWUM-40-T1 1.4112 40 73 50 8 9 55 - - 25 - 20 119 - - -
